 사이즈 |
| AX, BX, NX, NXD3, AS, BS, NS, NS3, HS, HS3, T76, T56 |
| |
| 용 도 |
코어비트로 굴착한 코어를 채취하는 기구이며, 파이프로 되어 있다.
코어배럴을 사용하는 경우는 거의 코어를 채취 할 때 사용하지만 코어 채취가 필요없어도 굴착능률을 향상 시킬 목적으로 사용하는 경우도 있다. 용도에 따라 아래와 같은 종 류가 있다.
|
| 1. |
싱글튜브 코어배럴 ( Single Tube core barrels) : AX. BX. NX
일반적으로 균질한 지질에서 코어 채취율을 높일 때 사용되고 있다.
순환수로 붕괴되기 쉬운 지질 또는 침식되기 쉬운 지질에는 사용할 수 없다.
|
| 2. |
더블튜브 코어배럴 ( Double Tube core barrels) : AX, BX, NX, NXD3
더블 튜브식으로 되어 있으며 ( Outer Tube, Inner Tube) 순환수는 더블튜브 사이를 통과하며 회수된 코어에는 접촉
되지 않기 때문에 코어 채취가 곤란한 지층 예를 들면 균열이 많은 불균형 지층, 탄층, 및 연약층 등의 코어채취에 적당할 뿐만 아니라 코어채취율을 향샹시키는 역할을 한다.
|
| 3. |
트리플튜브 코어배럴 ( Triple Tube Core barrels ) : NS3, HS2
트리플튜브 코어배럴은 구조적으로 더블튜브 코어배럴과 거의 같으며, 단 INNER TUBE 내에 코어케이스용 튜브가
내장되어, 트리플튜브의 구조로 되어 있다. 인너튜브에 들어간 코어를 코어케이스튜브채로 인너튜브를 쉽게 떼어낼
수 있다. 특징은 일반 더블 코어배럴로 시료 채취가 곤란한 연약지반 및 파쇄층에서 신선한 코어를 교란되지 않게
시료 채취를 할 수 있도록 제작된 제품이다.
|
| 4. |

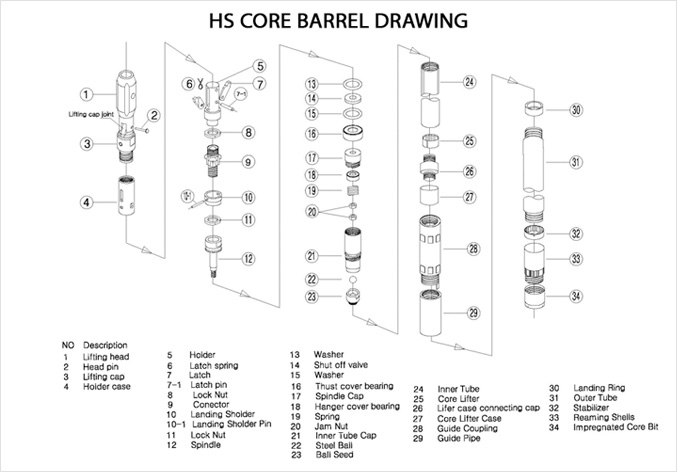

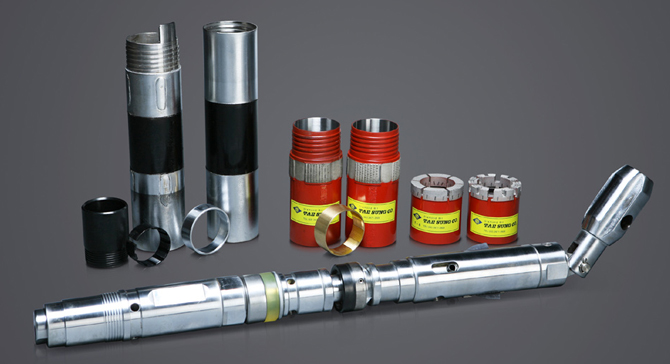

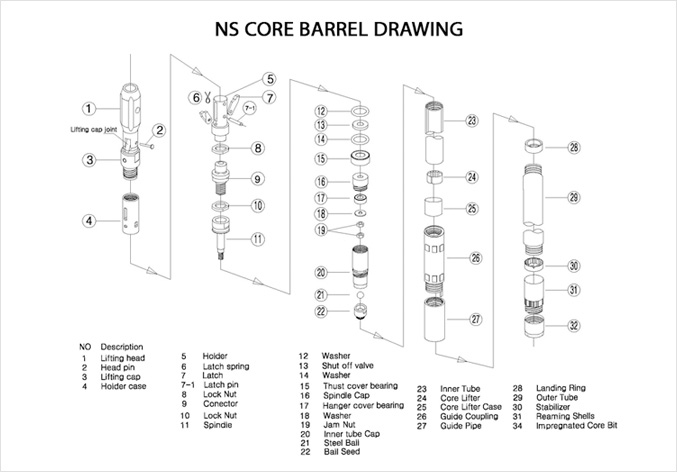

와이어라인 코어배럴 ( Wireline Core barrels ) : BS, NS, HS, PS WIRELINE CORE BARRELS
일반적으로 코어배럴에서 비트에 의한 굴진작업과 코어채취나 비트 교환때 롯드를 들어 올리는 것이 주요한 작업
이지만, 롯드의 승강작업은 심도가 깊어 질수록 롯드 개수도 많아지며 또한 롯드 중량도 증가되고 작업 비용이나
시간 과 노동의 부담이 높아진다.
이러한 문제점을 해결하기 위해 OUTER TUBE에 자체 탈착 INNER TUBE를 내장 하고 공내에서 코어가 들어 있는
인너튜브만 와이어로프를 사용여 지상으로 끌어 올리는 방식의 코어배럴이다.
이 코어배럴을 사용하면 롯드의 상승횟수가 저감되며, 특히 심도 깊은 시추에는 가장 합리적인 코어배럴이다.
|
| |
• 비트의 교체이외에는 굴착 기구의 승강을 하지 않아도 되고, 굴착기구 승강시간과 노동이 생략되어 굴진 시간이 많아진다.
• 불규칙적인 롯드의 바이브레이션 발생도 작고, 공벽을 붕괴시킬 우려도 작고, 붕괴물에 의한 롯드의 역류사고등이 작다.
• 구조 : OUTER TUBE, INNER TUBE, OVER SHOT, WIRELINE DRILL RODS, HOISTING PLUGS |
|
| |
| 특 징 |
| 태성사 Core Barrels은 시추용에 합당한 최고 품질의 원재료를 사용하여 생산하여, 뛰어난 수명과 품질을 가지고
있으며, 카자흐스탄, 몽골, 우즈베키스탄 등 여러 나라로 현재 수출 중이다. |
| |
 |
| |
 |
| |
|
