 사이즈 |
| AX, BX, NX, AS, BS, NS, NS2, NS3, HS, HS3, PS, PS3, T76, T56, T46, T6116, T6101, T6131, T2101, NMLC, HMLC |
| |
| 용 도 |
비트는 Core barrels의 가장 앞에 설치되어 직접 지반을 굴착하는 것으로 시추에 사용되는 기구 중가장 중요한
역할을 한다. 시추 목적이나 지반 상태에 따라서 여러 가지 비트를 구분하여 사용하는 많은 종류의 비트가 있으며
재질, 형상, 성능도 비트에 따라서 다르므로 각각 비트의 특징을 충분히 파악하고 구분하여 사용하는 것이 경제적으로 탐사 작업에 효과가 높다.
비트는 단단한 암반 시추의 경우엔 다이아몬드 코어 비트를, 토질, 연암에서는 메탈을 주로 사용한다.
시추목적이 코어(Core)를 필요로 할 때에는 임프리 코어 비트를 , 코어가 필요 없을때는 논코어비트를 사용하는 것이 보통이지만, 코어가 필요 없어도 코어비트를 사용하여 굴진하는 것이 굴진능률이 높고, 경제성이 높을 때는 코어
비트를 사용한다.

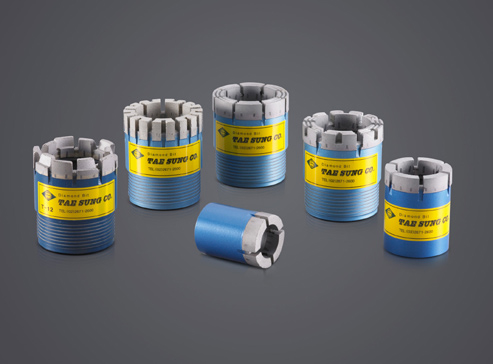

임프리 다이아몬드 코어 비트 ( Impregnated diamond core bit)는 모든 물질 중 가장 강한 다이아몬드를 사용하여
만든 제품으로 연마석과 같은 모재(matrix)내에 각종 금속분말(동, 구리, cobalt 등등)과 Synthetic diamond power를 혼합
하여 높은 온도에서 소결시켜 만든 제품으로 지반을 굴착시에 암반을 절삭하여 굴진할 때 쓰이는 제품이다.
비트의 구조는 코어베럴, 롯드 등과 결합 할 수 있도록 나사가 가공되어 있는 샹크부분과 상부에 다이아몬드를 금속
분말과 혼합하여 소결시켜 만든 매트릭스(matrix) 부분으로 구성되어 있다.
강한 매트릭스는 연암층에, 부드러운 매트릭스는 경암층에 사용한다. |
| |
| 태성사 Impregnated diamond core bit의 특징 |
| 1. |
세계적인 품질 수준에 올라와 있다. |
| 2. |
한국은 암반이 대체적으로 상당히 강하다.
그 단단하고 강한 암반에 적응된 태성사 비트는 강한 암반에서 굴진율이 아주 탁월하다. |
| 3. |
국내에서 선도기업으로 확실한 위치를 가지고 있다. |
| 4. |
원하는 사이즈 & 규격 어떤 것이든 다양하게 생산해 낼 수 있다. |
| 5. |
Impregnated diamond core bit의 굴진 속도가 타사에 비해서 아주 탁월한 특징. |
| 6. |
최고 품질의 Synthetic diamond powder, 최고 품질의 Metal powder, 고품질의 샹크(shank) 사용으로
탁월한 제품. |
|
| |
| Matrix의 경도는 비트를 선정하는데 가장 중요한 요인이다. |
| 1. |
부드러운 암반에서는 다이아몬드 사이즈가 크고, 강한 매트릭스 사용.
|
| 2. |
중간 암반에서는 다이아몬드 사이즈가 중간 사이즈이고, 매트릭스 강도도 중간.
|
| 3. |
강한 암반에서는 다이아몬드 사이즈가 작고, 부드러운 매트릭스를 사용 |
|
| |
| Impregnated Diamond Core Bit |
| |
|
| Matrix |
T1, T2 |
T3, T4 |
T5 ~ T8 |
T9 ~ T11 |
| Section / kind of rocks |
Soft rock |
Medium hard rock |
Hard rock |
Very hard &
Ultra hard rock |
| Diamond mesh |
Large  small |
| Matrix Hardness |
Hard Soft |
|
|
| |
| Impregnated Core Bit Matrix Selection Chart |
| |
|
| Rock Hardness |
Rock Characteristics |
Type of Rock
(Example) |
Taesung
(T-Series) |
| DCDMA |
MOHS |
| 7 |
8-9 |
Extremely Hard, Unbroken Fine
Grained Formation, Non-abrasive |
Quartz
Chert
Jasper |
T-9, 10 |
| 7 |
8 |
Very Hard, Unbroken Fine
Grained Formation, Non-abrasive |
Quartzite
Taconites
Diories |
T-8, 9 |
| 5 |
7 |
Hard, Fine to Medium Grained
Unbroken Formation |
Granite
Andesite
Gneiss
Schist
Basalt |
T-7, 8, 9 |
| 4 |
6 |
Moderately Abrasive, Medium to
Coarse Grained Formations
Solid to Slightly Fractured |
Pegmatite
Monzanite
Gabro |
T-5, 6, 7 |
| 3 |
5 |
Abrasive, Medium to Coarse
Grained Formations, Broken |
Quartzite
Conglomerate
Sandstone
Rhyloite |
T-3, 4 |
| 4 |
4-5 |
Abrasive, Medium to Coarse
Grained Formations, Broken |
Sandstones
Pegmatite
Taconites
Quartzite |
T-2, 3 |
| 1 |
4 |
Extremely Abrasive, Medium to
Coarse Grained Highly Fractured,
Gaulty and Sheared Ground |
Sandstones
Quartzite
Limestone |
T-1, 2 |
|
|
| |
|
