 사이즈 |
| AW, BW, N, NS-3, H, P, NW, HW, HWT |
| |
| 용 도 |
| 1. |

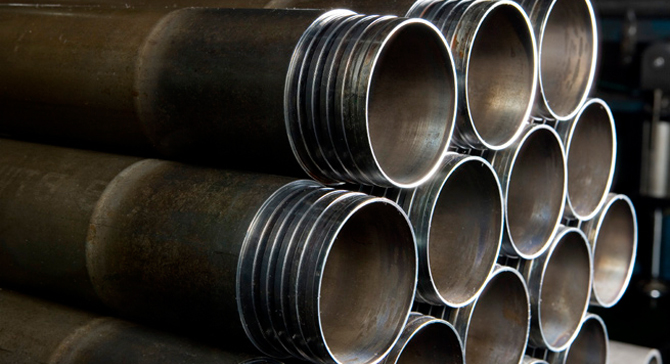

Drill Rods
시추기( Drill rig)의 척(Chuck)으로 유지되고, 맨 앞단에 코어베럴 과 비트를 부착하여 굴진하는 기구이다.
주요한 역할은 시추기계에 의한 회전과 압력을 비트에 전달함과 동시에 시추용수를 비트까지 닿게 하고, 비트의
급랭과 슬라임을 운반하는 역할을 한다. |
| |
태성사 Drill Rods Specifications |
| |
|
| Item |
Length |
O.D |
I.D. |
Remarks |
| P DRILL RODS |
3000mm |
Min. 114.3 mm
Max. 114.5 mm |
Min. 101.6 mm
Max. 101.80 mm |
|
| H DRILL RODS |
3000mm |
Min. 88.90 mm
Max. 89.15 mm |
Min. 77.8 mm
Max. 78.0 mm |
Pin & Box
(heat treatment) |
| N DRILL RODS |
3000mm |
Min. 69.85 mm
Max. 70.05 mm |
Min. 60.12 mm
Max. 60.33 mm |
| B DRILL RODS |
3000mm |
Min. 55.6 mm
Max. 55.8 mm |
Min. 46.0 mm
Max. 46.2 mm |
|
|
| |
|
| 2. |
Casing Pipe
케이싱파이프는 시추하는 동안 목적하는 깊이까지 공벽을 유지하기 위해서 사용하는 파이프이며 주로 지질상태가
좋지 않을시(붕괴층) 목적심도까지 굴진할 때 몇 개의 캐이싱 파이프를 삽입하여 공내를 보호한다.
|
| |
|
| Size |
OD (mm) |
ID (mm) |
Weight (Kg/m3) |
Threads (per inch) |
Content (L/100m) |
| RW |
36.5 |
30.2 |
8.0 |
5 |
70.9 |
| EW |
46.0 |
38.1 |
12.5 |
4 |
113.8 |
| AW |
57.1 |
48.4 |
17.0 |
4 |
184.1 |
| BW |
73.0 |
60.3 |
31.3 |
4 |
285.8 |
| NW |
88.9 |
76.2 |
38.4 |
4 |
455.7 |
| HW |
114.3 |
101.6 |
50.5 |
4 |
810.4 |
| PW |
139.7 |
127.0 |
64.3 |
3 |
1266.6 |
|
|
|
| |
| Other Specs |
• Min. Tensile Strength (인장강도) : 900N/mm2
• Min. Yield Stress (항복점) : 800N/mm2
• Min. Extension (연신율) : 14%
• Min. Surface Hardness(경도) : HRC 30 ~ 35
• seamless, cold drawing (냉간)
• Roundness (원심도) : 0.2 기준
• Straightness (직진도) : 0.8/1000mm 기준
• Pin & Box : 열처리 |
|
| |
| 특 징 |
| 태성사 Drill rods는 위에서 보시는 봐와 같이 시추에 합당한 최고 품질의 원자재를 사용하여, 시추용 Drill rods의
규격을 100% 만족시키는 탁월한 제품이다. 현재 카자흐스탄, 몽골, 인도네시아 및 기타국가에 수출중에 있다 |
| |
|
